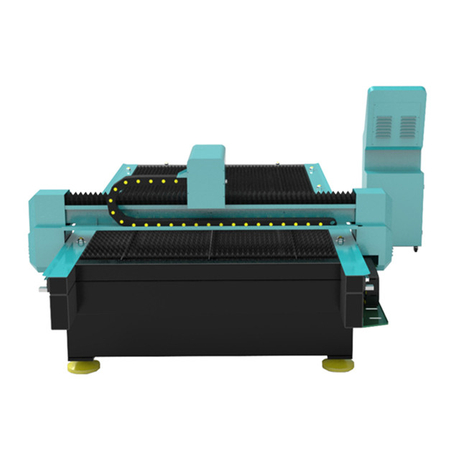

Machine de découpe plasma de métal CNC série SESAME
Caractéristiques de la machine de découpe plasma CNC UTECH :
(1) Structure en acier soudée à parois épaisses, après traitement spécial, aucune distorsion pour l'ensemble de la structure, haute précision et longue durée de vie.
(2) Le système de coupe utilise le système Beijing Starfire/système de démarrage/FLMC-2300A ou système DSP ; Équipée d'un contrôleur de hauteur automatique (contrôleur THC), qui peut s'adapter à la planéité de votre matériau, la tête de coupe peut automatiquement être stable et s'ajuster rapidement.
(3) Rail linéaire Taiwan HIWIN, assure une section verticale, plus de précision.
(4) Logiciel approprié : Artcam/ Fastcam/ Starfire etc.
(5) Logiciel de programmation FASTCAM basé sur la programmation automatique et le système de matériaux AutoCAD.
(6) FASTCAM est conçu pour tous les types de découpeuses NC avec un logiciel de découpe, le logiciel peut aider l'utilisateur à réaliser diverses pièces complexes en dessin, programmation, matériel, en utilisant des fonctionnalités pratiques, et apporte également un avantage économique évident.
(7) Si vous coupez un matériau épais, en fonction de l'utilisation réelle, nous ajouterons gratuitement un réservoir d'eau pour absorber une grande quantité de fumée générée lors de la coupe.
(8) La machine peut être personnalisée, quelles que soient les spécifications, l'apparence, etc. Toute demande que vous avez peut nous en informer directement.
Paramètres techniques de la machine de découpe plasma CNC UTECH :
Modèle | Machine de découpe CNC SÉSAME P1 UT-1530P |
Fonctionnement taille | Table coulissante sur axe Z, course de 1500 mm x 3000 mm, 100 mm |
Coupe vitesse | 10-15 m/min |
Transmission système | Crémaillère de 1,25 m, guide linéaire carré 20 et curseur |
Fonctionnement Système | Système de contrôle Starfire SF2100/DSP A12 |
Conducteur | Moteur pas à pas et pilote JMC |
Plasma pouvoir fournir | Huayuan/Hypertherme |
Coupe épaisseur | 0-30mm |
Coupe taper | Plasma/oxy-acétylène ou propane |
Saisir tension | 3 Phase, 220 V/380 V ± 10 % |
Mode de déposer transfert | USB Interface |
Réservoir d'eau | Évier en acier inoxydable à sous-couche (absorbe la fumée et évite les brûlures) |
Tableau-tableau | dents de scie + tube carré, l'espacement est de 70 mm |
Droit doubler positionnement précision | ±0,2 mm/10 m |
Droit doubler répéter précision | ±0,3 mm/10 m |
Environnemental température | -5~45°C |
Humidité | <90% Non bétonnage |
Pour un devis rapide et obtenir tous les détails, Sofia souhaite confirmer quelque chose avec vous.
1. Qu'en est-il de la taille de la machine dont vous avez besoin ? Le type de vente chaude est 1325, 1530.
2. Qu’en est-il de la puissance plasma dont vous avez besoin ? Si vous n'êtes pas sûr, vous pouvez également m'indiquer votre matériau et votre épaisseur de coupe.
3. Avez-vous une tension triphasée de 380 V ?
Quelques paramètres de coupe à titre de référence uniquement :
| Marque de source d'alimentation | Pouvoir | Épaisseur de coupe recommandée pour l'acier au carbone | Épaisseur de coupe recommandée pour l'acier inoxydable |
Huayuan chinois | 63A | 10mm | 5mm |
| 100A | 12mm | 6mm | |
| 120A | 15mm | 8mm | |
| 160A | 20mm | 10mm | |
| 200A | 25mm | 15mm | |
Amérique Hypertherm | 45A | 8mm | 3mm |
| 65A | 12mm | 5mm | |
| 85A | 15mm | 6mm | |
| 105A | 18mm | 10mm | |
| 125A | 25mm | 16mm |
Le choix de la puissance dépend également des problématiques de matériau de coupe, d'épaisseur et de tension, les commerciaux d'UTECH vous apporteront la solution idéale.
Images détaillées de la machine de découpe plasma UTECH UT-1530P :
Tête de découpe plasma
1/ Comprend un boîtier de commande pour le réglage de la hauteur, un interrupteur photoélectrique et un interrupteur de fin de course.
2/ Ajustez automatiquement la distance en fonction des différents matériaux.
3/ Le capteur peut induire automatiquement la surface.
Alimentation plasma
Voici deux types d’alimentations populaires, l’une est l’alimentation chinoise Huayuan, l’autre est l’alimentation américaine Hypertherm. Vous pouvez choisir n'importe quelle marque en fonction de vos habitudes d'utilisation et de votre budget, ainsi que de la tension locale.
Système de contrôle Starfire + régulateur de tension THC Arc
1/ Partie constitutive : Système de contrôle : système de contrôle Beijing Starfire, contrôleur Beijing Start, contrôleur DSP, FLMC, etc.
Tête Plasma et Flamme également avec un choix différent, en fonction de votre travail et de votre demande, nous vous donnerons des suggestions appropriées.
2/ Système de levage haut-bas sur l'axe Z : Shenzhen HYD.
Logiciel Fastcam
FASTCAM est conçu pour tous les types de découpeuses NC avec un logiciel de découpe, le logiciel peut aider l'utilisateur à réaliser diverses pièces complexes en dessin, programmation, matériau, en utilisant des fonctionnalités pratiques, et apporte également un avantage économique évident.
Transmission à engrenages + guide ferroviaire Taiwan HIWIN
Axe XY par transmission à crémaillère, guide ferroviaire HIWIN pour rendre la machine plus précise, vitesse de coupe plus rapide, meilleures performances de coupe.
Table de machines
La table lasma a deux types, l'une est une table de coupe plate, l'autre est une table de coupe en dents de scie. Le plasma UTECH adopte généralement une table en dents de scie de 5 mm d'épaisseur. Cela dépend aussi de votre demande, tout peut être personnalisé.
Avantages de la machine de découpe plasma UTECH :
Sous la marque UTECH, il existe deux séries, SESAME et SOFIA. La série SESAME comprend un routeur CNC et un découpeur plasma. L'avantage de la machine réside dans la séparation des pieds et du support du lit du tour. Lors de la livraison, si vous souhaitez économiser de l'espace et des frais d'expédition, vous pouvez choisir de démonter les pieds de la machine. La taille d'emballage d'un ensemble de découpeurs plasma est d'environ 7 à 9 cbm. Un conteneur 20GP pourrait contenir au moins 6 ensembles de plasma 1325.
De nos jours, la haute saison traditionnelle du transport maritime, associée à de multiples facteurs défavorables tels que des réservations difficiles, une grave congestion portuaire et des calendriers de transport instables, ont rendu les conditions de transport de plus en plus tendues. Les équipements de la série SESAME vous réserveront des surprises inattendues.
Applications de la machine de découpe plasma CNC UTECH :
Il est largement utilisé dans le processus de découpe de plaques métalliques dans l'industrie de fabrication de machines, l'industrie mécanique et la fabrication de métaux et peut couper l'acier doux, l'acier inoxydable, l'aluminium, le cuivre et de nombreux types de métaux non ferreux.
Détails d'emballage et d'expédition de la machine de découpe plasma UTECH :
Emballage:
1/ Si la machine est livrée via LCL, elle sera alors emballée avec un film d'emballage, de la mousse EPE et une boîte en contreplaqué d'exportation standard.
2/Si la machine est livrée via FCL, vous n'avez pas besoin de boîte en bois, elle sera emballée avec un film d'emballage et de la mousse EPE.
Expédition:
Nous prenons en charge la livraison de machines par transport express, aérien, terrestre et maritime.
1/Comme une petite machine, un mini routeur CNC ou une petite machine laser CO2 et une machine de marquage laser à fibre, généralement livrés par transport express et aérien.
2/Si vous souhaitez que nous vous aidions à livrer dans un entrepôt national ou en Russie, au Kazakhstan, etc., généralement livré par transport terrestre.
3/ Les grandes machines ou certains pays où l'expédition est plus pratique suggèrent généralement de choisir le transport maritime.
Vous pouvez choisir la méthode que vous préférez, nous vous donnerons également quelques suggestions appropriées.
