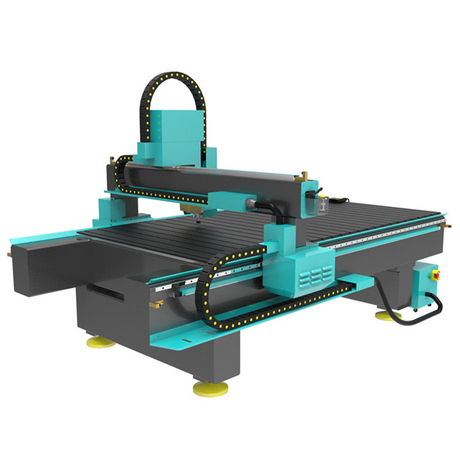

Caractéristiques du routeur CNC SESAME
Les séries SESAME ont des conceptions distinctives pour le marché international, un impact extrêmement visuel. Nous avons déjà possédé le brevet de la conception d'apparence et d'autres multiples de Chine.
Enregistrez les frais d'expédition.
Très pratique pour le chargement et le déchargement de marchandises.
L'ensemble du processus d'assemblage de la machine est mis à niveau.
Les pieds de la machine et le corps de la machine peuvent être séparés librement, pourraient économiser de l'espace et du fret d'expédition, avant le colis, le client pourrait choisir de démonter ou non, également facile à installer, si vous démarrerons, nous allons prendre des vidéos pour montrer comment démanteler et assembler.
Un conteneur de 20gp pourrait faire pack six ensembles SESAME 1325.
| Spécifications pour la machine de routeur CNC | |||
| Modèle | Sésame | ||
| Zone de travail | X Voyage de l'axe | 1300mm | |
| Y voyage de l'axe | 2500mm | ||
| Z Axe Z | 200mm | ||
| Dispositif de transmission | Mode de transmission d'axe X | Transmission d'équipement de dents hélicoïdale de précision | |
| Mode de transmission d'axe Y | Transmission d'équipement de dents hélicoïdale de précision | ||
| Mode de transmission d'axe z | Vis à billes de précision TBI | ||
| Structure de table | Table T-Slot | ||
| Vitesse de voyage | 0-18000mm / min | ||
| Mode de conduite | Structure de réducteur à pas breveté | ||
| Puissance de la broche | Moteur de broche d'eau / refroidie à air 4.5kw | ||
| Vitesse de broche | 0-24000RPM / min | ||
| Diamètre de coupe | φ3.175-φ12.7mm | ||
| Code de commande | HPGL G-CODE | ||
| Tension de travail | AC220V / HZ ou 380V | ||
| Interface de périphérique | Interface standard PCI / USB en option | ||
| Système de contrôle | contrôleur / contrôleur Mach3 contrôleur Nc-studio / DSP | ||
| Résolution | 0.01mm | ||
| Taille de la machine | 3600 * 2200 * 1300mm | ||
| Poids de la machine | 1500 kg | ||
| Pièces facultatives | Pièces d'usinage, broche Utech, etc. | ||
| La portée de l'application | Travail du bois, meubles, publicité, etc. | ||
Pièces standard de Sésame CNC Routeur:
1. Cadre amovible de jambe
2. Broche à refroidissement de l'air 4.5KW + Coupeur ER25, coupe des matériaux épais, est également facile. (Facultatif)
3. Cadre de base de la machine
4. Plaque de fixation de broche en aluminium anodisé (axe Z)
5. Couvercle de poussière pour le rail de guidage et le matériel de rack hélicoïdal
6. Transmission à vis à billes de haute précision TBI (Taiwan)
7. Conception de brevet 1: 4 réducteur d'engrenage + moteur à moteur 450b
8. Pignon de rack hélicoïdal HiWin / PMI Rail et de haute qualité
9. Capteur d'outil CNC
Avantages du routeur CNC Sésame:
1. Lit de la machine
Lit de la machine avec un tube carré de 200 * 300mm soudé ensemble, comparé aux machines ordinaires, nous utilisons le modèle de tube carré peut mieux refléter la stabilité de l'équipement.
2. Position réservée pour chariot élévateur à fourche
Le processus de soudage au lit augmente le chariot élévateur réservé, met en évidence deux avantages majeurs: premièrement, augmentez la force du lit lui-même; Deuxièmement, il est plus pratique pour les clients de charger ou de décharger l'équipement.
3. Colonne de support de transmission
Colonne de support de transmission, nous adoptons un processus d'usinage de haute précision, assurez-vous que la précision des accessoires. Comme insert la position de la cavité, la surface d'assemblage.
4. Tête de la machine Sésame
Premièrement, pour le choix de la pièce à main, nous choisissons l'alliage d'aluminium d'aviation T6061 / 6063 comme matériau de base. Grâce au traitement de précision du centre de traitement de la CNC, nous avons terminé nos pièces finies. Deuxièmement, le processus d'assemblage exigence élevé assure la précision du produit.
5. Le déballage enregistre les coûts de transport + Structure de transmission de la conception de brevets.
6. Optimisez la structure de conception pour faciliter l'équipement de manutention des fourchettes, réservé aux sièges spéciaux de chariot élévateur.
7. SESEMA adopte une conception optimisée portable Petite armoire de commande distincte.
