M3000S
UTECH
M3000S
SOFIA 3 axes CNC routeur 1325 bois MDF Machines de découpe sculpture sur bois CNC routeur machine

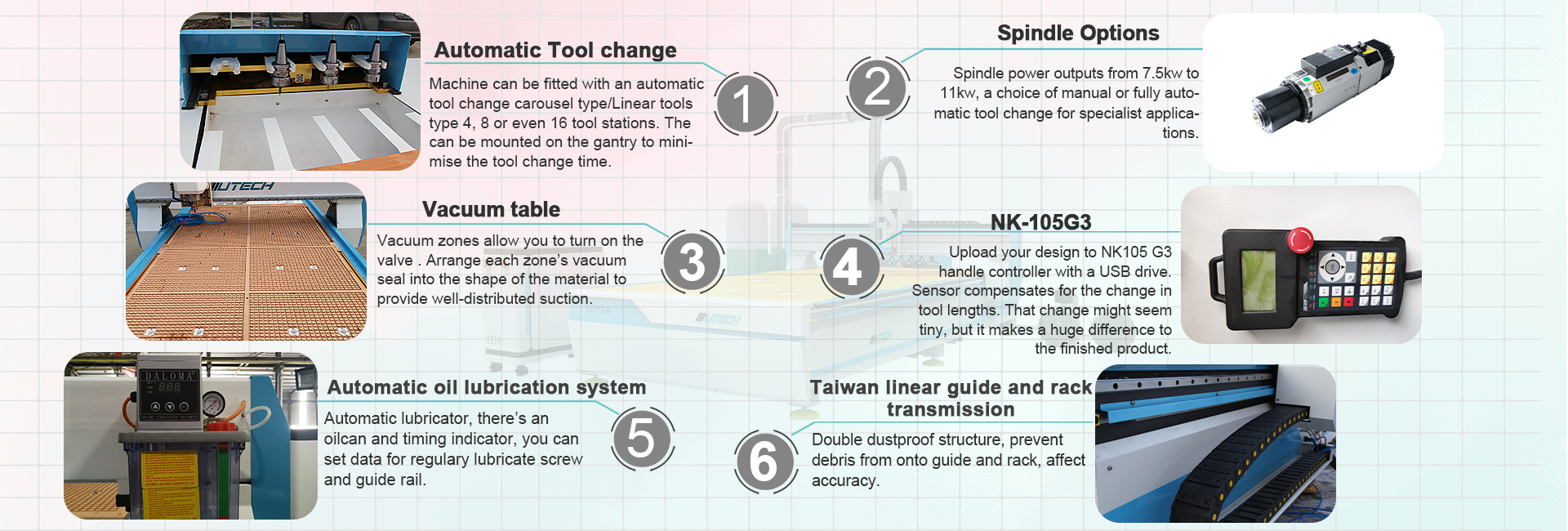

Qu'est-ce que le changement d'outil automatique (ATC) ?
Principe du changeur d'outils automatique :
La machine utilise un système d'alimentation à vérin pour contrôler la poussée et la rétraction du magasin d'outils et est équipée de plus de quatre capteurs pour confirmer à plusieurs reprises l'environnement de travail afin de garantir le bon fonctionnement du système. Par rapport à la structure traditionnelle du magasin d'outils fixe, le taux de tolérance d'erreur est considérablement amélioré, garantissant la durée de vie du magasin d'outils et le danger provoqué par les erreurs de fonctionnement. La coque accrue du magasin d'outils empêche efficacement l'accumulation de poussière, réduit le flux d'air et joue un certain rôle dans l'inhibition de l'oxydation du porte-outil.
Le routeur CNC UTECH M3000S ATC est fabriqué à l'aide de techniques mondiales de pointe avec une ingénierie et une fabrication avancées et construit pour durer avec toute la construction en acier et des composants de qualité supérieure tels que des roulements et des rails linéaires de précision. Les principales caractéristiques sont une broche de changeur d'outils automatique haute fréquence de 9 kW (12 CV) avec un support à outils à 4 positions, un capot à vide rétractable pneumatiquement et une table à fentes en T sous vide multizone. Le système comprend des servomoteurs et des commandes avec contrôleur de poignée.
Détails de la machine standard :
(1) Zone de travail : 1300*2500*200mm
(2) Broche : broche de refroidissement par air 9kw HQD
(3) Système de contrôle : contrôleur de poignée Weihong NK105 G3 (NK260, Syntec en option)
(4) Système d'entraînement : servo hybride Leadshine + structure réducteur
(5) Transmission : transmission à crémaillère + vis à billes TBI
(6) Machine entière avec rail de guidage linéaire PMI + curseur de bride
(7) Système de refroidissement par brouillard d'huile pour vous aider à traiter les matériaux métalliques
(8) Composants électroniques d'origine française Schneider.
(9) Tableau : Tableau des emplacements sous vide et en T
En fonction de votre matériau et de votre épaisseur, nous partagerons avec vous des suggestions appropriées, la conception et les configurations de la machine pouvant toutes être personnalisées.
Si vous ne savez pas comment choisir une machine appropriée pour vous-même ou pour votre client, indiquez-moi simplement votre secteur principal, votre matériau et votre épaisseur. L'équipe UTECH fournira tout avec vous.
Détails:
| Informations standard de la machine de routeur CNC SOFIA 3TH | |||
| Modèle | SOFIA1325-3ème | ||
| Zone de travail | Déplacement sur l'axe X | 1300mm | |
| Déplacement de l'axe Y | 2500 mm | ||
| Déplacement de l'axe Z | 200 mm | ||
| Dispositif de transmission | Mode de transmission de l'axe X | 1,25M transmission à crémaillère hélicoïdale | |
| Mode de transmission de l'axe Y | Transmission à engrenages à crémaillère hélicoïdale de 1,25 M | ||
| Mode de transmission de l'axe Z | Vis à billes TBI de Taiwan | ||
| Structure du tableau | Fente en T et table à vide | ||
| Vitesse de déplacement | 0-35000 mm/min | ||
| Puissance de broche | Broche refroidie à l'eau 9kw + coupeur ER25 | ||
| Onduleur | onduleur 11kw | ||
| Vitesse de broche | 0-24000 tr/min | ||
| Diamètre du coupeur | φ3,175-φ12,7 mm | ||
| Moteurs d'entraînement | Structure servo + réducteur hybride Leadshine | ||
| Code de commande | Code G hPGL | ||
| Tension de fonctionnement | AC220V/50/60Hz, 3PH (Option : 110V, 380V) | ||
| Interface de l'appareil | Interface PCI/USB standard En option | ||
| Résolution | 0,01 mm | ||
| Taille de la machine | 1935*3015*1500mm | ||
| Poids de la machine | 1200 kg | ||
| Température de l'environnement de fonctionnement | 0 - 45 centigrades | ||
| Humidité relative | 30% - 75% | ||
Application:
| Industrie de la publicité | Découpe d'acrylique, découpe de panneaux de densité, découpe de flocons de neige, sculpture de panneaux double couleur, divers panneaux publicitaires. |
| Industrie du meuble | Portes d'armoires, portes en bois, bois massif, meubles en acajou, meubles anciens, toutes sortes de sculptures en feuilles composites. |
| Industrie de transformation des plaques | Panneau isolant, pièce en plastique, panneau PCB, panneau anti-double, résine époxy, ABS, PP, PE et autres mélanges de carbone. |
| Industrie artisanale | Marbre artificiel, PVC, bois, plexiglas, cuivre aluminium, etc. |
| Industrie de la décoration | L'écran, la plaque ondulée, le bois, le marbre artificiel, le panneau organique, le panneau décoratif, le panneau double couleur et d'autres matériaux dessus divers motifs exquis et sculptures de texte. |
